Kort introduktion
|
Noggrannhet: |
±2.0% |
Rörstorlek: |
DN15 ~ DN50 (18,5 mm ~ 63,5 mm) |
|
Utgångar: |
Rs485, 4 ~ 20mA |
Knappsats: |
3 Touch Keys |
|
Flödesområde: |
0.03~5.0m/s |
||
Produktintroduktion
The GFCL Ultrasonic Flowmeter is designed with the "Wire once, Use forever" philosophy in mind, making it an ideal solution for applications where long-term reliability and minimal maintenance are essential. Its non-invasive clamp-on design allows for quick and easy installation without the need to cut or modify existing pipelines, ensuring minimal disruption to your operations. The GFCL flowmeter is equipped with an intuitive interface and robust construction, ensuring accurate and consistent flow measurements over its operational lifetime. Once installed, it requires no further adjustments, providing a set-it-and-forget-it solution that saves time and reduces maintenance costs. With its user-friendly setup and reliable performance, the GFCL Ultrasonic Flowmeter is the perfect choice for applications that demand high accuracy and långvarig stabilitet .
Produkt
● Vattenfördelning
● Mätning av hotelltemperatur, lodge kylningsenergimätning
● Flytande kylindustri, effektiv kylning, temperaturkontroll, energibesparing
● Vatten- och avloppshantering
● HVAC (värme-, ventilations- och luftkonditioneringssystem)
● Processindustrier (kemisk, farmaceutisk, mat och dryck)
● Energihantering och miljöövervakning
● Jordbruk och bevattningssystem
● Forskning och utveckling
● Facilitetshantering
● Industriellt underhåll och felsökning
● Kolavtryck, kolrevision, kolbedömning, kolneutralitet och kolhandel etc. .
Produktparameter
1)Tekniska parametrar
|
Prestationsindex |
|
|
Flödeshastighet |
0.03~5.0m/s |
|
Noggrannhet |
±2%,(0.3m/s ~5m/s) |
|
Repeterbarhet |
0.4% |
|
Rörstorlek |
DN15, DN20, DN25, DN32, DN40, DN50 |
|
Medium |
Vatten |
|
Rörmaterial |
Rostfritt stål, PVC, koppar, ppr |
|
Funktionsindex |
|
|
Gränssnitt |
Rs485, Support Modbus Protocol |
|
Produktion |
4-20 ma |
|
Strömförsörjning |
10-36 VDC/500MA |
|
Tangentbord |
3 Touch Keys |
|
Skärm |
1.54 "LCD -färgskärm, upplösning 240*240 |
|
Temperatur |
Sändare: 14 ℉ till 122 ℉ (-10 grad ~ 50 grad) Givare: 32 ℉ till 14 0 ℉ (0 grad ~ 60 grad) |
|
Fuktighet |
Relativ fuktighet 0 ~ 99%. Ingen kondensation |
|
Pruta |
IP54 |
|
Fysiska egenskaper |
|
|
Hölje |
PC Engineering Plastic |
|
Klämmaterial |
Välj ett: Aluminiumlegeringsmaterial eller PC (polykarbonat) Engineering Plastic Plastic |
|
Sändare |
Allt-i-ett |
|
Givare |
Klämma fast |
|
Kabel |
Ø 5 Svart sexkärnigt skärmade kabel med självlåsande kontakter, standardlängd: 4m |
2)Kroppsparametrar
|
RörstorleksjämförelsestabellEnhet: mm |
|||||||
|
Modell |
Rörets nominell inre diameter |
W1 |
W2 |
L1 |
L2 |
H1 |
φ |
|
Gfcl |
Dn15 |
42 |
42 |
96 |
110 |
63 |
22.5 |
|
Dn20 |
42 |
59.5 |
96 |
110 |
69.5 |
29 |
|
|
Dn25 |
42 |
59.5 |
96 |
110 |
76 |
35.5 |
|
|
Dn32 |
42 |
64.5 |
96 |
110 |
83 |
42.5 |
|
|
Dn40 |
42 |
76.5 |
96 |
110 |
95 |
54.5 |
|
|
Dn50 |
42 |
85.5 |
96 |
110 |
104 |
63.5 |
|
|
Färg |
Identifierare |
Fungera |
|
Brun |
+ |
10 ~ 36VDC strömförsörjning |
|
Svart |
- |
Kraftplats |
|
Grön |
A |
Rs 485+ |
|
Vit |
B |
Rs 485- |
|
Röd |
I+ |
4 ~ 20mA+ |
|
Gul |
I- |
4 ~ 20mA- |
Ledning

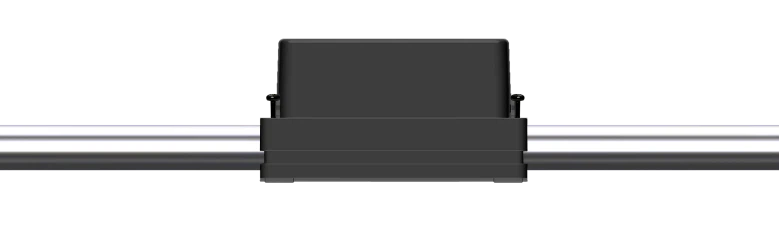

3)Utseende
Kompatibla rörmaterial
Påvisbara vätskor
|
Steg 1 Rengöringsrör Utför rörytbehandling för att ta bort föroreningar som färg, rost, smuts osv.. som lätt tas bort från ytan . |
|
|
Steg 2 Installation av rörklämma Knäpp de övre och nedre rörklämmorna till den valda platsen på röret . Om löshet hittas kan limkuddar appliceras på insidan av de nedre klämmorna för att förbättra åtdragningseffekten . |
|
|
Steg 3 Dra åt skruvarna . Dra åt de fyra skruvarna som förbinder de övre och nedre slangklämmorna säkert för att säkerställa stabilitet och ingen löshet . |
|
|
Steg 4 Power On och starta mätningen Ställ in den faktiska rörets ytterdiameter, vägg tjocklek och rörparametrar genom Menyobjektet "Rörparameterinställning" För att göra mätningen mer exakt . |
|
Produktkvalifikation:
I mer än tre decennier har gentos varit i framkant när det gäller tillverkning av toppklass, konkurrenskraftigt prissatta ultraljudsflödesmätare och tjänat ett rykte för excellens . Vi är branschledare inom innovation och miljövänliga produkter och strävar efter att höja industristandarder samtidigt som de håller kostnaderna rimliga .}}
As our product line continues to evolve, we remain committed to enhancing functionality and pushing the boundaries of quality and performance. Throughout the process of designing new products, we actively seek input from our valued customers, recognizing their invaluable contributions in shaping our success. It is through this collaborative approach that we have carved out a distinctive position in an industry that demands a seamless fusion of safety and prestanda .
Företagsmiljödisplay:
Certifikatdisplay:
Leverera, frakt och servering
Direkt stöd:
Qucik -svar:
Snabb leverans:
Frakt
Nurturing seamless customer experiences, Gentos has implemented an expedited delivery system, ensuring prompt product acquisition. Effortlessly, Gentos expedites order processing and swift product dispatch within an efficient 1 to 3 days window. Featuring an extensive selection of transportation and》delivery options, Gentos caters to the unique preferences of each customer.
Vanliga frågor
Q: Hur uppnår GFCL Ultrasonic Flowmeter enkel installation?
S: GFCL Ultrasonic Flowmeter har en icke-invasiv klämma-på-design som möjliggör snabb och enkel installation utan att behöva klippa eller modifiera befintliga rörledningar . Denna design säkerställer minimal störning i din verksamhet och anpassar till "Wire Once, använd för alltid" filosofi .}
Q: Vilka är fördelarna med "tråd en gång, använd för alltid" -metoden i GFCL Ultrasonic Flowmeter?
S: Metoden "Wire Once, Use Forever" innebär att när GFCL-ultraljudsmätaren har installerats kräver det inga ytterligare justeringar eller rekonfiguration . Detta minskar underhållskostnaderna och driftstoppet, vilket säkerställer långsiktig tillförlitlighet och konsekvent prestanda .}
Q: Kan GFCL Ultrasonic Flowmeter installeras av icke-specialister?
S: Ja, GFCL Ultrasonic Flowmeter är utformad för enkel installation och installation . Det användarvänliga gränssnittet och enkel installationsprocess gör den tillgänglig för installation av icke-specialister, vilket ytterligare förbättrar dess användarvänlighet och mångsidighet .
Q: Hur säkerställer GFCL Ultrasonic Flowmeter långsiktig tillförlitlighet efter installationen?
A: The GFCL Ultrasonic Flowmeter is built with robust components and advanced signal processing circuits, ensuring high accuracy and reliability over its operational lifetime. Once installed, it operates consistently without the need for frequent recalibration or maintenance, embodying the "Wire once, Use forever" concept.
Q: Vilken typ av underhåll krävs för GFCL Ultrasonic Flowmeter efter installationen?
A: GFCL Ultrasonic Flowmeter kräver minimalt underhåll efter installation . Dess design säkerställer långsiktig stabilitet och tillförlitlighet, vilket minskar behovet av frekventa kontroller eller justeringar . Detta gör det till en idealisk lösning för applikationer där långsiktigt, problemfri operation är crucial .}}
